Канал сигнала яркости цветного телевизора

Канал сигнала яркости цветного телевизора представляет собой видеоусилитель, который должен поднять степень сигнала до значения, снабжающего модуляцию лучей цветного кинескопа - в зависимости от типа кинескопа размах сигнала должен составлять 70 - 110 В. Усилитель соответствен быть более мощным, нежели в черно-белом телевизоре, приблизительно как ток катода цветного кинескопа выше, чем черно-белого.
Полоса частот пропускания усилителя должна быть не менее б МГц, полезай неравномерности усиления не наиболее +-1,5 дБ (лезь выключенном режекторном контуре), множитель нелинейных искажений усилителя соответствен быть не более 10%.

Для пресечения помех, создаваемых цветовыми поднесущими, в выходной каскад подключаются режекторные фильтры. Однако такие фильтры несколько сокращают полосу пропускания усилителя и, следственно, ограничивают четкость воспроизводимого воссоздания по вертикальному клину. Потому при выборе частот режекции приходится идти на компромисс между допустимым снижением четкости и допустимыми помехами на изображении от цветовых поднесущих.
В телевизорах на кинескопах с небольшим размахом по диагонали можно использовать режекторный фильтр из еденичного колебательного контура, настроенного на среднюю частоту спектра поднесущих, которая примерно равна 4,3 МГц.
В телевизорах более высокого класса с большим размером киноэкрана кинескопа применяют в свойстве фильтра систему из неуд связанных контуров, имеющую 2 частоты режекции. В схему канала яркости включается широкополосная линия задержки на 0,7 мкс. Это достаточно для того, чтобы выровнять время прохождения сигналов цветности и яркости, которые проникают по узкополосным каналам. В качестве такой линии проволочки применяется высокочастотный дроссель, наверченный на латунную гильзу. Вместимость между обмоткой и латунным каркасом является распределенной, и такая линия обладает эпохально лучшей переходной характеристикой, нежели из отдельных звеньев. Установка задержки включается между 2-я согласующими каскадами.

Система цветовой синхронизации телевизора

Генератор коммутирующих импульсов ГКИ должен вырабатывать прямоугольные симметричные импульсы (меандры) с густотой для управления электронным коммутатором.
Генератор коммутирующих импульсов выполняется по схеме симметричного триггера и управляется импульсами, поступающими от генератора строчной развертки телевизора.
Не считая этого, на триггер сервируются импульсы коррекции фазы от блока опознавания цветности. Первая фаза генератора коммутирующих импульсов ГКИ произвольна и сможет получиться так, что сигнал цветности "красной" строки проникает в "синий" канал, а "синий" сигнал - в "красный" канал.
Синфазную работу электронного коммутатора в телевизоре обеспечивает система цветовой синхронизации (СЦС).

Заворачивают работой системы цветовой синхронизации импульсы опознавания цвета (цветовой синхронизации), замещенные в тотальный цветовой телевизионный сигнал СЕКАМ.
Напомним, что импульсы цветовой синхронизации замешиваются во время девяти строчных промежутков на задней площадке кадрового гасящего импульса и предполагают собой пакеты частотно-модулированных шатаний поднесущей: для "красных" строк девиация частоты положительная, а для "синих" - негативная. При частотном детектировании импульсов опознавания получаются видеоимпульсы трапецеидальной формы чередующейся полярности (ради "красных" строк положительной и для "синих" строк негативной}. Следовательно, полярность продетектированного импульса опознавания позволяет судить о том, какой строке он соответствует: "красной" или "синей".

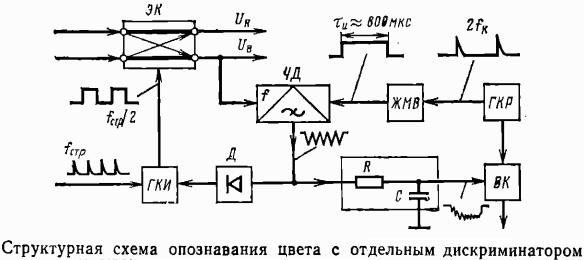

Существует много разновидностей построения систем цветовой синхронизации. Рассмотрим структурную схему удовлетворенно распространенной системы цветовой синхронизации с отдельным частотным детектором опознавания.
Сигнал цветности может подаваться на частотный детектор ЧД с всякого из выходов электронного коммутатора 3К В начале произвольного обратного хода кадра импульсы от генератора кадровой развертки ГКР переводят выключатель цветности ВК в положение, отвечающее запиранию входа декодера, и одновременно запускают ждущий мультивибратор ЖМВ, который вырабатывает прямоугольные импульсы, длительностью примерно 800 мкс. Импульсы от ЖМВ отпирают частотный детектор ЧД на время прохождения импульсов опознавания.
Если этап работы электронного коммутатора 9К правильная, на выходе ЧД появляются импульсы сигнала опознавания цвета отрицательной полярности. Те, что импульсы интегрируются фильтром RC и поступают на выключатель декодера ВК, который отказывает декодер.
Если стадия работы электронного коммутатора аномальная, полярность пакета импульсов на выходе частотного детектора опознавания ЧД становится положительной и через диод Д на генератор коммутирующих импульсов ГКИ поступает импульс, который корректирует фазу работы электронного коммутатора 9К. Но пока корректировка не произошла, выключатель ВК остается в положении, запирающем декодер.

Генераторы развертки цветного телика

Объединение разверток генераторов цветного телика значительно сложнее, чем черно-белого, так как содержит пробор дополнительных устройств:
1. цепи коррекции подушкообразных извращений растра;
2. стабилизатор высокого напряжения питания второстепенного анода кинескопа;
3. отдельный выпрямитель фокусирующего напружения;
4. устройство центровки растра по горизонтали и по вертикали; блок составления импульсов тока параболической конфигурации строчной и кадровой густоты для системы динамического сближения лучей цветного кинескопа;
5. блок формирования импульсов гашения лучей кинескопа.

Следует подчеркнуть, как высоковольтный выпрямитель питания другого анода кинескопа с организацией стабилизации (напряжение до 25 кВ) представляет собой довольно дорогое и сложное определение. Достаточно сложным является тоже дополнительный выпрямитель фокусирующего усилия.
Необходимость введения верениц центровки растра вызвана тем, что использовать для той, что цели постоянные магниты (точно это делается в черно-белых телевизорах) нельзя, так какимобразом это может привести к нарушению сведения лучей и искажению цветного изображения.
