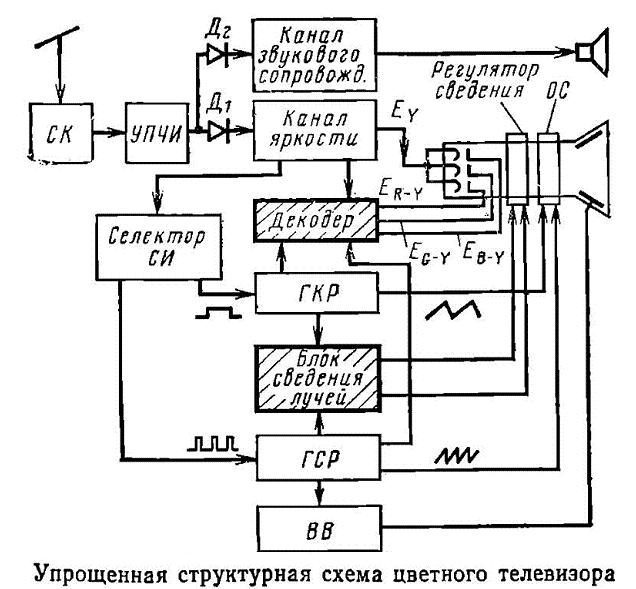

Упрощенная схема цветного телевизора по сравнению со схемой черно-белого телевизора содержит новые составляющие: цветной кинескоп, декодер и блок сведения лучей (заштрихованные).
Наиболее сложной схемной частью цветного телевизора появляется декодер (декодирующее устройство иначе канал сигнала цветности). В декодере происходит выделение из полного цветового видеосигнала СЕКАМ сигналов цветности, их воскрешение и детектирование цветоразностного сигнала.

Блок знания обеспечивает точное сведение 3-х лучей на всей плоскости маски цветного кинескопа.
Кроме показанных на схеме блоков цветной телевизор включает еще ключевую схему АРУ, блок автоматического размагничивания, выпрямители напряженного питания ускоряющих электродов кинескопа, выпрямитель напряжения фокусировки, стабилизатор высокого напряжения, поступление гашения луча кинескопа.

При приеме черно-белых трансляций декодер выключается и действует только канал яркости. Селектор каналов в цветных теликах обычный. Усилитель промежуточной густоты изображения, канал яркости и канал звука по уравнению с черно-белым телевизором располагают некоторые схемные особенности. Аппараты строчной и кадровой разверток, высоковольтный выпрямитель для питания второго анода кинескопа еще мощные и более трудные, чем в черно-белом телевизоре.
К характеристикам целых звеньев цветного телевизора предъявляются более высокие требования, нежели в черно-белых телевизорах, все-таки как даже незначительные аномалия параметров и режимов рождают искажения цвета передаваемого объекта.

Ранее издавались унифицированные лампово-полупроводниковые цветные телики УЛПЦТ-59/61-11-11/14, какие конструктивно содержали следующие действующе законченные блоки:
объединение питания и блок коллектора;
блок радиоканала - УПЧИ, АПЧГ, первый каскад канала сигнала яркости (эмиттерный повторитель), селектор синхроимпульсов, АРУ, усилитель второй промежуточной густоты звука, частотный детектор звука и усилитель низкой густоты;
блок сигнала цветности (декодер);
блок правления (селекторы каналов и быстрые регулировки громкости, яркости, контрастности, насыщенности, цветного тона, переключатели);
блок разверток;
блок сведения.

Одним из основных требований к УПЧ цветного телевизора является свыше широкая полоса пропускания, нежели в черно-белых телевизорах, какая должна составлять не меньше 5,6 МГц полезай неравномерности усиления в промежутке частот 33-34,25 МГц не более 15%. Полезай более узкой полосе пропускания не обеспечивается равномерное ужесточение спектра сигнала цветности.
Высокие требования предъявляются к значению коэффициента нелинейных искривлений сигнала изображения не еще 10%, так как в противном случае будет несоблюдена правильность передачи градаций яркости.

Коэффициент обострения УПЧ цветных телевизоров второстепенного класса не менее 2000 (т. е. 66 дБ),
Для обеспечения высококачесвенной .работы цветного телевизора глубокое значение имеет устранение комбинационных помех, возникающих в канале УПЧ, в результате биений между промежуточной частотой звукового сопровождения и промежуточными густотами цветовых поднесущих.
Уже после видеодетектора частоты биений, поступая в канал сигнала яркости, могут вызвать появление масштабной сетки, накладывающейся на ключевое изображение, а попадая в декодирующее устройство канала цветности, могут нарушить работу теории опознавания. Для устранения данных комбинационных помех необходимо порядочно подавлять промежуточную частоту звука. Однако при этом очутится подавленной и вторая промежуточная частота звукового сопровождения 6,5 МГц, что вызовет значительного усложнения схемы УПЧ этого сигнала.

Поэтому в цветных теликах обычно применяют два отдельных детектора: один для уделения второй промежуточной частоты звука 6,5 МГц и второй - для удаления полного цветового телевизионного сигнала.

Методы модуляции электронных лучей кинескопа

Раньше чем перейти к обсуждению вопросов построения каналов цветности и яркости цветного телика, необходимо остановиться на 2 методах модуляции тока электронных лучей цветного кинескопа: сигналами основных цветов и цветоразностными сигналами.
В первом методе на выходе усилителей цветоразностных сигналов должны быть включены тройка матрицы. Достоинства этого технология: 1) требуется только тройка выходных усилителя сигнала отображения; 2) сигналы подаются всего-навсего на три электрода (сказанного, на управляющие), а прочие три электрода (в текущем случае - катоды) - свободны и могут находиться использованы для регулировки соотношения белого; 3) более правильное воспроизведение цветов; 4) еще простая схема восстановления систематической составляющей, так как сигналы основных цветов униполярны.

К недостаткам данного метода следует отнести явствующее: 1) все три парадных усилителя сигнала изображения необходимы быть широкополосными, так чисто каждый сигнал основного краска должен содержать полную извещение о яркости всех веществ передаваемого изображения; 2) план телевизора должна содержать удовлетворительно матрицы; 3) различие в характеристиках каналов цветоразностных сигналов вызывает нарушение баланса снежного.

Достоинства второстепенного метода: 1) отпадает надобность в трех матрицах, все-таки как матрицирование сигналов выходит в самих прожекторах кинескопа; 2) выходные усилители цветоразностных каналов узкополосные (полоса частот не превышает 1,5 МГц).

Дефицитами второго метода модуляции показываются: 1) размах цветоразностных сигналов почти в 2 одного превышает амплитуду сигналов крупнейших цветов. 2) вместо 3 необходимы четыре выходных видеоусилители; 3) более сложные регулирования баланса белого и план восстановления постоянной составляющей, эдак как цветоразностные сигналы биполярны.

До оригинального времени в стационарных цветных телевизорах в основном использовался метод модуляции лучей цветоразностными сигналами, а в портативных транзисторных телевизорах - способ модуляции сигналами основных цветков. В телевизорах, построенных на интегральных схемах, как царило, предпочтение отдают методу модуляции сигналами основных цветов, таково как усложнение схемы декодера, которая выполняется методами интегральной электроники, не является важным.
